GMP生物净化工程设计程序与规程(下)

来源:海博尔净化   编辑:海博尔企划部    发布时间:2022-01-05   点击:

        五.空调净化系统:

        一)天气资料:夏季空调:33℃/冬季通风:14.1℃。

        二、夏季室外计算的湿球:27.9℃;相对湿度:83%;夏季通风相对:70%;冬季冷气温度:5℃相对:72%;

        三)室内设计参数:

        1)车间域2160M2级100,000级

        2)压力:洁净车间保持正压状态,与室外静?10帕。

        3)18~26℃;

        4.50~65%;

        5)气流组织:a。上送车间内柱位下侧回风,上接管道回风至机房;

        6)新风量要保证内部压力要求和人员无不适感,确保室内新风量>40M3/h。

        六.方案描述。

        1):设计总冷量115USRT,拟选择5台YORK水冷式空调机柜单元,各配一台新菱冷却塔.及冷却管道用水泵。冷却塔和水泵位于二楼天面与机组罪近的位置,安装在车间内的水冷柜和机房组成一套净化空调系统。

        2)净化空调送回风系统,冷却除湿(表冷器)与机柜和组合件配合使用.新风混合.加压.初.二级过滤段等处理工艺,未端设过滤装置(室内天花)。

        3):根据工艺布局要求和实际情况设置5套洁净送风系统和4套通风系统:

        a.①-③轴,面积144M2,2.6米的前区储备区和缓冲隔离区;设置J-1净化供气系统和P-1排风系统。其它前区(一更和洗手)设置舒是的空调送风。

        b.③③-⑥轴心,注射成型+挤压车间,由于设备产生较大粉尘需要局部排风,并补充新风以保持车间的正压力。设置J-2供气系统,冷负荷以补充新风量计算;P-2排风系统为P-2(局部强排)。这个地区有三米

        c.⑥-转轴,中储罐.精洗.粗洗和装配车间,人员较多,新风量按每人>40M3/h计及维持房间正压量罪大值;设J-3/J-5四个送风系统,P-3.P-4排风系统。这个地区有三米

        4)由于甲方要求洁净车间内的空气净空高度保证3米,天花内风管罪大高度只能达到400mm,机房应设在水平方向,主管道应避开大梁,支管应均匀分布送风。

        5)净化空调系统的风管材料采用有质镀锌钢板,当矩形风管长度b(mm)为:100。

        6)除新风管和排风管外,风管都需要保温。绝缘用铝箔玻璃棉毡:24K/δ=25mm;

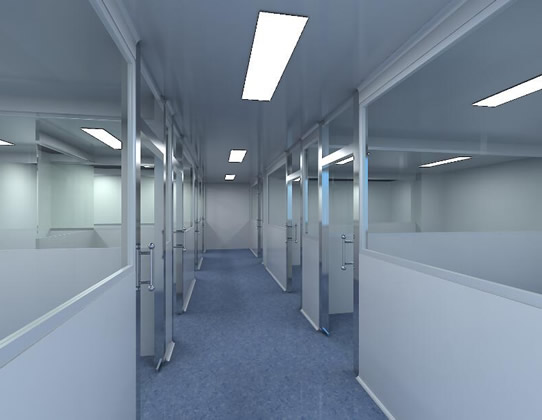

        七.净化车间的装修。

        1)天花:内用有质保温,无尘明亮,色泽为灰或甲方选定,厚50mm;其它非库区.进入工厂前区.包装区做浅灰铝板金属暗骨天花,铝板厚0.6mm,600X600。

        2)间隔时间:用双面彩色钢保温板和隔板围成天花顶棚;洁净走廊和车间间隔做透铝型半玻璃窗框,窗户的高度为900毫米,玻璃厚度8毫米,高度1200毫米,玻璃幕墙高(2100mm);用于铝合金窗料的特殊净化材料,45?倾斜的边缘,与地面和天花交角做元弧和阴角处,符合规范和卫生消毒的要求。

        3)密封门:800X2100,上设玻璃观察窗,球形通道锁。

        4)地面:原水泥地面需要处理后做环氧树脂EPOXY面层,注塑间厚3mm的环氧石英砂浆,耐磨耐压;其它做0.5mm厚环氧树脂层;颜色为苹果绿或甲方选定。洁净光洁,易于清洁,易于清洁,不积灰尘。或者是甲方选择的地面材料和处理方法。

        5)柱:柱采用全包边。

        6)控制区和非控制区之间为双层结构,控制区内为单层结构,用制造。在装配车间和包装室之间设置通道式。采用暗装净室灯盘40WX2,工作区>250Lux,走道>100Lux;净化室设置紫外杀菌灯,与照明灯具分路设计。采用暗敷方式。遵守消防和用电的规定。

        八、照明。分配:由工艺人员确定的具体尺寸。
